Апарат вихрового шару АВСк-150 (очистка стічних вод)
Апарат вихрового шару АВСк-150 (очистка стічних вод)

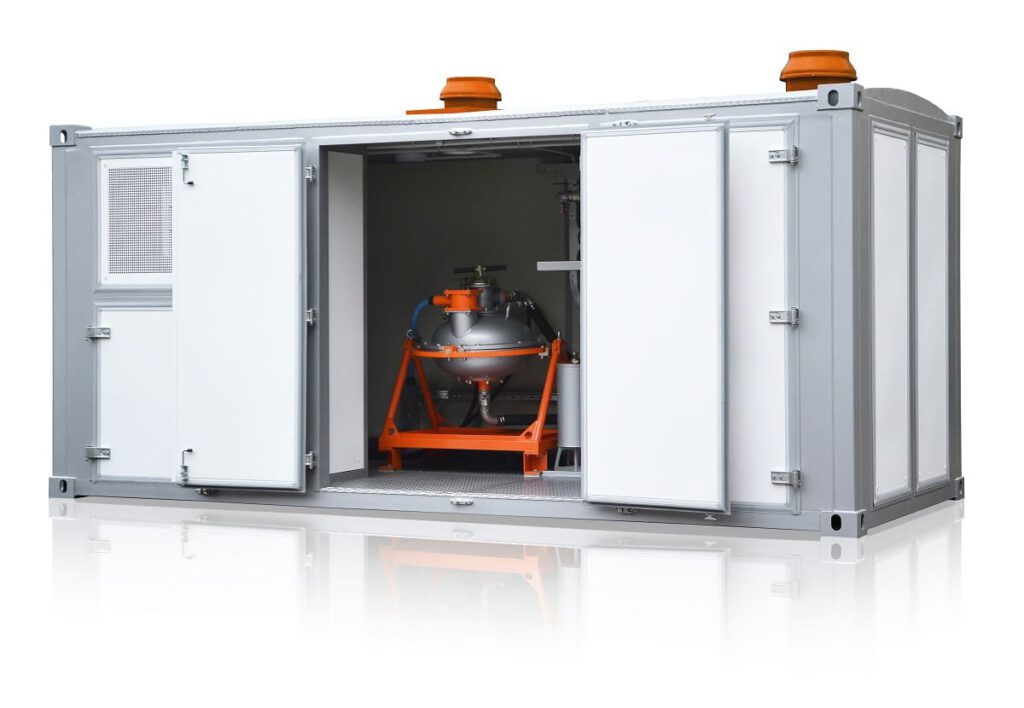

Комплекс ABC-150K призначений для ефективного очищення стічних вод від шестивалентного хрому, заліза, фенолу, ціанів, миш’яку, фтору та інших шкідливих домішок.
Склад комплексу:
- апарат вихрового шару;
- дві ємності з насосами-дозаторами та мішалками для введення реагентів;
- реакційна ємність;
- подаючий насос;
- ємність для змішування реагентів;
- ємність для відбору проб та уловлювання феромагнітних частинок;
- шафа для зберігання реагентів.
Особливості комплексу
Комплекс вирізняється на тлі іншого обладнання наявністю апарата вихрового шару — робочої камери, в якій під дією обертового електромагнітного поля феромагнітні частинки рухаються по складних траєкторіях.
Цей апарат інтенсифікує фізичні та хімічні процеси очищення стічних вод завдяки акустичній та електромагнітній обробці, а також високому локальному тиску у місцях контакту частинок між собою та зі стінками камери.
Якість очистки стічних вод
| Тип домішок | Вихідна концентрація | Після очистки |
| Шестивалентний хром Cr6+, мг/дм³ | 1000 | 0 |
| Залізо Fe2+/Fe3+, мг/дм³ | 250 | 0 |
| Фенол, г/дм³ | 0.5–10 | 0.05–0.1 |
| Ціани, мг/л | 8000 | 0.12 |
| Миш’як, мг/дм³ | 2115 | 0 |
| Фтор, мг/дм³ | 350 | 10 |
| № | Параметр |
Значення |
| 1 | Продуктивність по очистці стічних вод від важких металів, м³/год (gpm) (max) |
18 (80) |
| 3 | Довжина робочої зони камери, мм (in) | 156 (6) |
| 4 | Магнітна індукція в центральній частині розточки, Т | 0,12 |
| 5 | Максимальная швидкість потоку, м/с (in/s) | 0,2 (8) |
| 6 | Максимальний тиск в робочій камері апарата, МПа (psi) | 0,16 (23) |
| 7 | Динамічна в’язкість робочого середовища не більше, Па·с (lbf·s/ft²) | 1 (0,02) |
| 8 | Температура оброблюваного продукту не вище, ºС (ºF) | 70 (158) |
| 9 | Параметри електричної мережі живлення | По бажанню замовника |
| 10 | Потужність активная, кВт | 9,5 |
| 11 | Повна потужність установки не більше, кВА | 22 |
| 12 | Батарея конденсаторна, кВАр | 40+25+25 |
|
13 |
Габаритні розміри, мм (in) не більше: Контейнера: – довжина – ширина – висота Робочого блока апарата AVS: – довжина – ширина – висота Блока керування апарата АВС: – довжина – ширина – висота |
4800 (189) 2100 (83) 2500 (98)
1060 (42) 910 (36) 1250 (49)
1050 (41) 800 (31) 1960 (77) |
|
14 |
Маса, кг (lb) не більше: Контейнера (в зборі з апаратом і системою очистки) Робочого блока Блока керування |
5000 (11000) 380 (830) 300 (660) |
- миттєве протікання хімічних реакцій у робочій зоні апарату — за секунди та долі секунди.
- зменшене використання реагентів у 1,5–2 рази, що підвищує економічність процесу.
- енергоефективність: скорочення споживання електроенергії у 2–8 разів.
- оптимізація виробничих площ — економія до 10–15% під очисні споруди.
Комплекси АВСк-150 можуть використовуватися для:
- очищення стічних вод від шестивалентного й трьохвалентного хрому;
- очищення стічних вод від заліза;
- очищення стічних вод від нікелю;
- очищення стічних вод від цинку;
- очищення стічних вод від міді;
- очищення стічних вод від кадмію;
- очищення стічних вод від сполук ціанідів;
- очищення стічних вод від миш’яку;
- очищення стічних вод від свинцю;
- очищення стічних вод від магнію;
- очищення стічних вод від фтору;
- очищення стічних вод від фенолу;
- очищення стічних вод, що містять нафтопродукти;
- очищення стічних вод медичних установ (інфекційні лікарні, туберкульозні диспенсери і т.д.);
- очищення побутових стічних вод;
- очищення стічних вод молокозаводів;
- очищення стічних вод свиноферм і птахофабрик;
- очищення стічних вод олійних заводів;
- очищення стічних вод гальванічних виробництв;
- очищення стічних вод виробництв кормових дріжджів.
