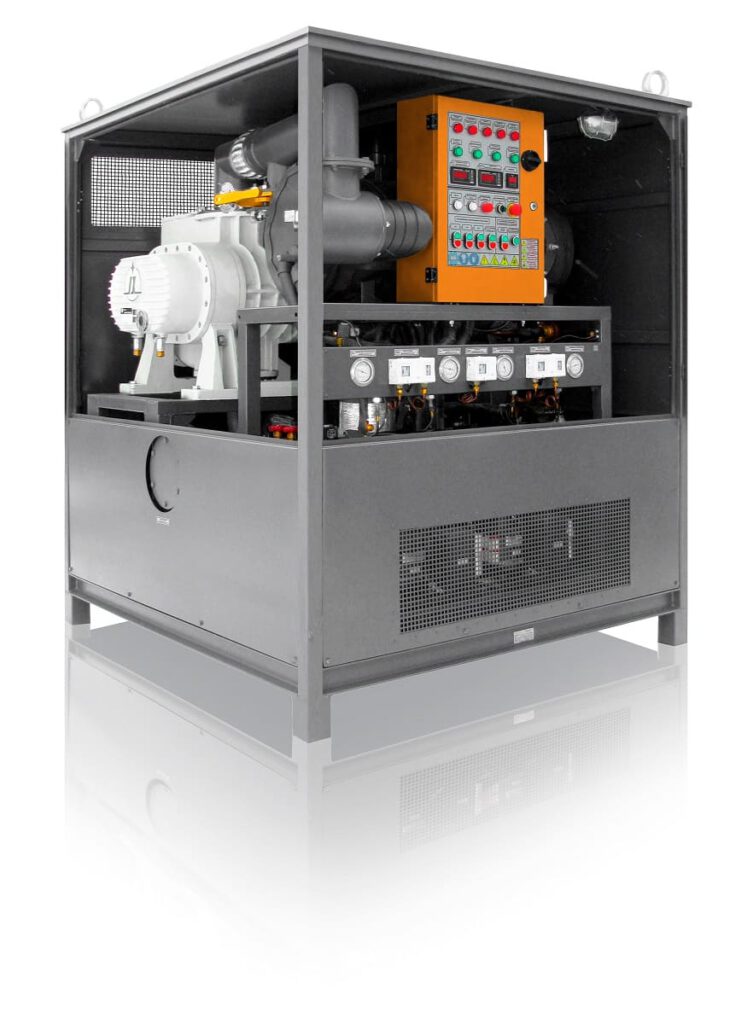

“Іній” Установка сушіння твердої ізоляції трансформаторів
“Іній” Установка сушіння твердої ізоляції трансформаторів
Установка “Іній” призначена для вакуумного оброблення та підсушування твердої ізоляції силових трансформаторів з напругою 110–1150 кВ під час монтажу, технічного обслуговування та ремонту. Суть її роботи полягає у видаленні повітря з бака трансформатора та конденсації вологи в спеціальній низькотемпературній пастці.
Пристрій розрахований на використання з трансформаторами, баки яких витримують абсолютний тиск до 26 Па. Якщо бак має меншу міцність, перед застосуванням необхідне його посилення, погоджене із заводом-виробником.
Для трансформаторів високої напруги 500–1150 кВ передбачена можливість підключення блоку попереднього розрідження або додаткового форвакуумного насоса, що дозволяє значно прискорити зниження тиску від атмосферного до 1000 Па та підвищити ефективність процесу підсушування ізоляції.
| № |
Параметр |
Значення |
| 1 | Швидкість відкачування парогазової суміші з бака трансформатора при залишковому тиску від атмосферного до 400 Па, л/с, не менше |
27×3=81 |
| 2 | Швидкість відкачування парогазової суміші з бака трансформатора при залишковому тиску від 400 до 26 Па, л/с не менше |
500 |
| 3 | Залишковий тиск, що створюється вакуумним насосом в баку трансформатора, Па, не більше |
26 |
| 4 | Залишковий тиск в установці під час перевірки на герметичність, Па, не більше |
4 |
| 5 | Натікання за одну годину випробувань, Па, не більше |
100 |
| 6 | Температура поверхні конденсації водяної пари, °С, не вище |
-70 |
| 7 | Залишковий вміст вологи в твердій ізоляції, %, не більше |
1,0 |
| 8 | Холодопродуктивність (при температурі -75°С), Вт |
600 |
| 9 | Площа поверхні конденсації, м2, не менше |
6,1 |
| 10 | Потужність системи розморожування, кВт |
2,1 |
| 11 | Встановлена потужність установки, кВт |
21 |
| 12 | Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В |
380 |
| 13 | Габаритні розміри, мм, не більше
– довжина – ширина – висота |
1900 1900 1950 |
| 14 | Маса, кг, не більше |
1900 |
- вакуумні насоси обладнані системами регулювання температури, що забезпечує їх стабільну роботу в будь-яких кліматичних умовах;
- використовуються тихі та компактні пластинчасті вакуумні насоси, які не потребують додаткового підігріву чи охолодження;
- всі основні елементи розміщені на одній рамі для зручного монтажу та перенесення.
