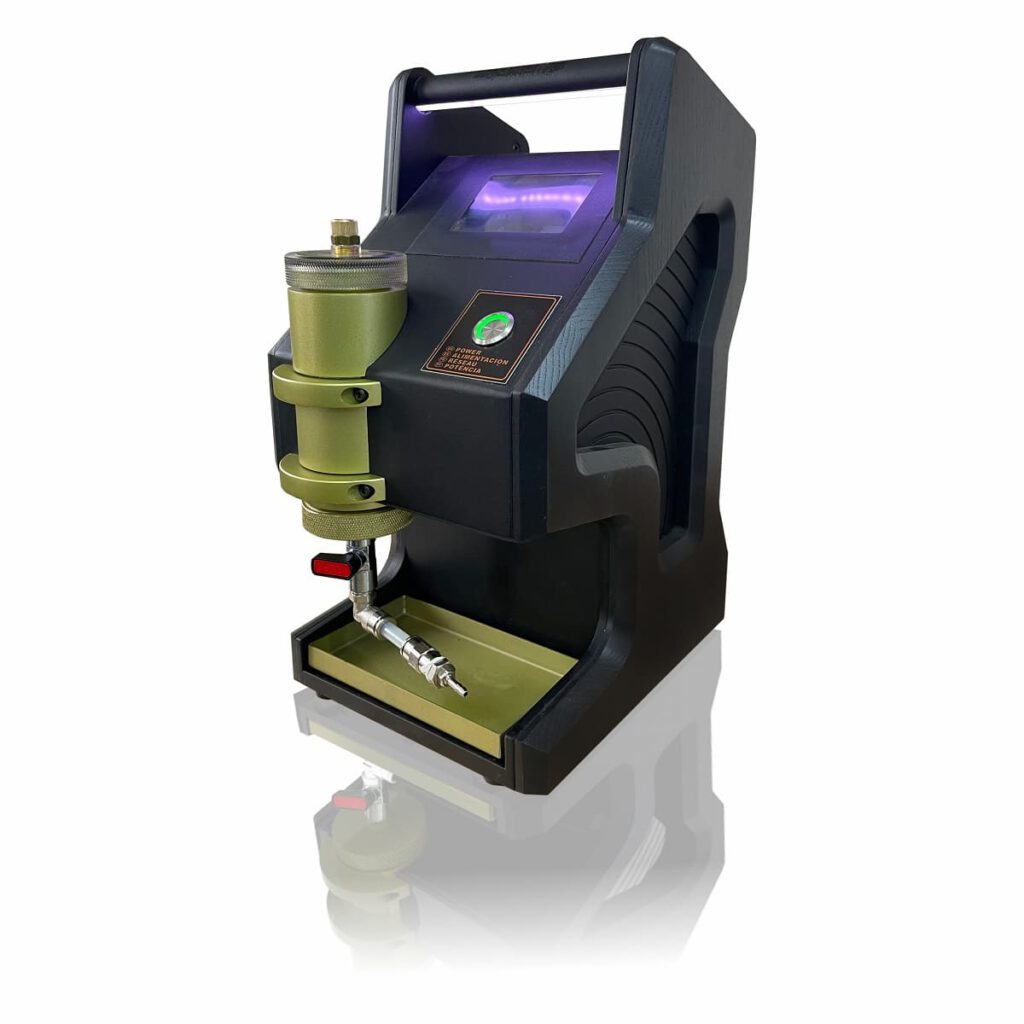

TOR-2 прилад для вимірювання вологи та водню в трансформаторній оливі
TOR-2 прилад для вимірювання вологи та водню в трансформаторній оливі
TOR-2 – сучасний експрес-тестер, призначений для швидкого визначення концентрації вологи та водню в мінеральних та ефірних ізоляційних оливах трансформаторів. Вимірювання ведеться в ppm, що дозволяє оперативно контролювати стан оливи та своєчасно виявляти розвиток дефектів у трансформаторі, запобігаючи аварійним ситуаціям.
Для оцінки вологості прилад використовує високоточний ємнісний сенсор, який стабільно працює навіть у забрудненій оливі. Одночасно фіксується температура оливи, на основі якої обчислюється абсолютний вміст вологи.
Виявлення водню здійснюється твердотільним сенсором з високою вибірковістю, безпосередньо зануреним у оливу. Завдяки високій дифузійній здатності водню навіть мінімальні концентрації легко визначаються, що дозволяє точно діагностувати початкові стадії дефектів трансформатора та своєчасно вживати заходів.
| № |
Параметр |
Значення |
| Вимір вологості | ||
| 1 | Діапазон, aw (активна вода) |
0…1 |
| 2 | Точність при 20 °C |
±0,02 aw (0…0,9 aw), ±0,03 aw (0,9…1 aw) |
| 3 | Вимір температури |
Так |
| 4 | Температура оливи, °C |
0…55 |
| Вимір водню | ||
| 6 | Діапазон, ppm |
25–5000 |
| 7 | Точність |
20% від показу або 25 ppm |
| 8 | Відтворюваність |
10% від показу або 15 ppm |
| 9 | Час реакції |
<60 хв (90% зміни) |
| 10 | Перехресна чутливість |
Менше 2% чутливості до інших газів (CO, CO₂, вуглеводні) |
| 11 | Температура оливи, °C |
0…55 |
| 13 | Потужність, Вт |
60 |
| 14 | Напруга живлення, 50 Гц, В |
220 |
| 15 | Розміри, мм – довжина – ширина – висота |
190 255 365 |
| 16 | Вага, кг, макс. |
5,5 |
- можливість точно визначати вміст вологи та водню навіть у мінімальних концентраціях;
- безперервний моніторинг водню дає змогу вчасно виявляти початкові дефекти трансформатора та запобігати його аваріям;
- компактна конструкція, що дозволяє легко переміщувати прилад;
- інтуїтивно зрозуміле управління і проста експлуатація;
- немає потреби у витратних матеріалах для проведення вимірювань;
- наявність інших газів у оливі не впливає на точність результатів;
- швидке та просте калібрування для підтримки високої точності.
