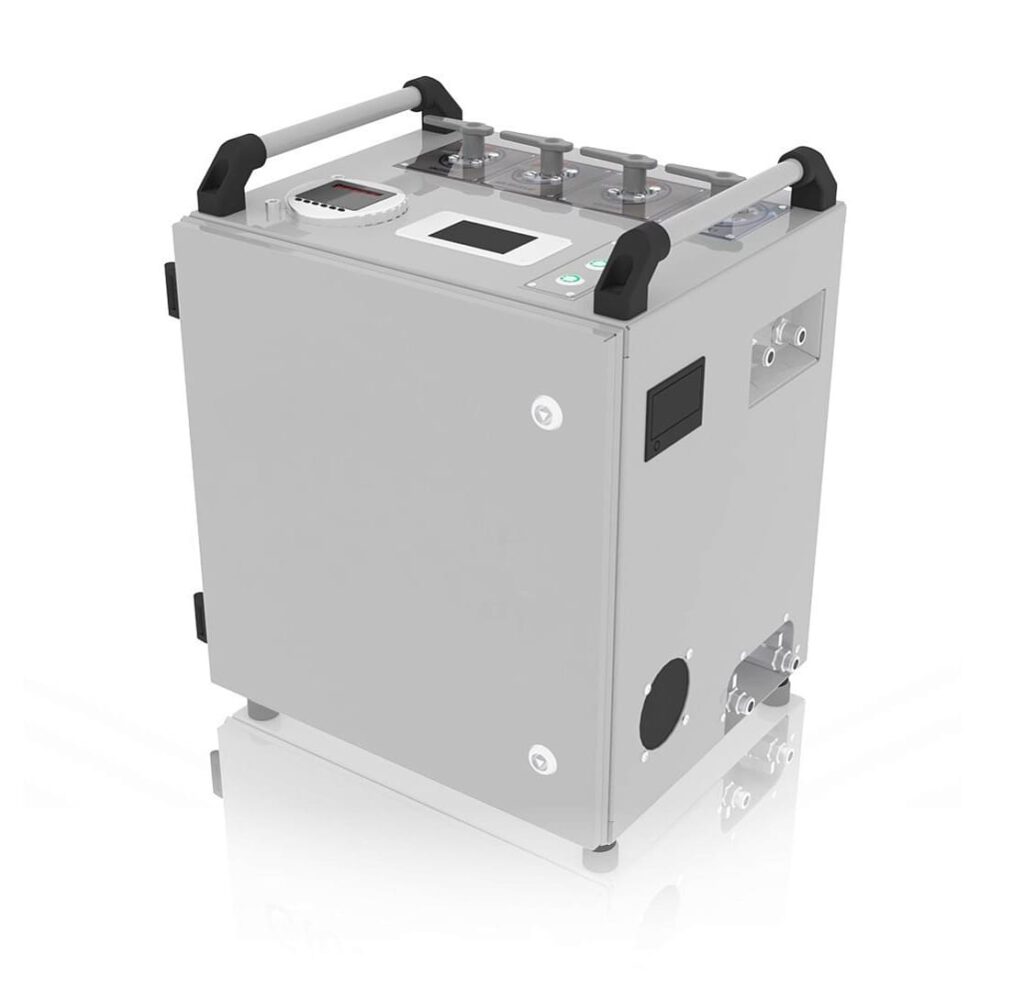

Аналізатор трансформаторної оливи TOR-7 призначений для комплексного контролю якості оливи, включно з визначенням концентрації газів, рівня вологості, забруднення твердими частками та вмісту водню. Прилад забезпечує точний аналіз мінеральних трансформаторних олив із такими параметрами:
- кінематична в’язкість при 50 °C – від 2 до 12 мм²/с;
- щільність при 20 °C – від 800 до 950 кг/м³;
- масова концентрація вологи – до 10 ppm;
- клас чистоти за ISO 4406 – не нижче 21/19/16.
Принцип роботи
TOR-7 працює за принципом контролю змін тиску газу в спеціальному циліндрі під час його наповнення оливою. Використовуючи відомі об’єми циліндра та зразка оливи, а також показники тиску до та після заливання, прилад розраховує концентрацію газів. Сенсори та контролер одночасно фіксують і відображають на екрані вміст води, температуру оливи, рівень водню та ступінь забруднення твердими частками, забезпечуючи повний контроль стану оливи.
Загальні технічні характеристики
| № |
Найменування |
Значення |
| 1 | Об’єм вимірювальної комірки, л | 1,2 |
| 2 | Об’єм проби оливи, л | 0,5 – 0,7 |
| 3 | Максимальний тиск у приладі, Па | 0,3 |
| 4 | Максимальне натікання в приладі, Па | 26 |
| 5 | Тиск оливи на вході, бар | 0,3 – 3 |
| 6 | Температура досліджуваної оливи, ºС | 20 – 90 |
| 7 | Максимальна споживана потужність, кВт, не більше | 1 |
| 8 | Параметри електричного струму:
– напруга, В – змінний з частотою, Гц |
По запиту замовника |
| 9 | Габаритні розміри, мм, не більше
– довжина – висота – ширина |
465 530 375 |
| 10 | Маса, кг, не більше | 40 |
Характеристики вимірювання параметрів оливи
| № | Найменування параметра | Значення | |
| Характеристики вимірювання вологи | |||
| 1 | Робочий діапазон, aw (активність води (aw)) | 0…1 | |
| 2 | Точність при 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) | |
| 3 | Вимірювання температури | так | |
| 4 | Температура робочого середовища, °С | 0…55 | |
| Характеристики вимірювання водню | |||
| 6 | Діапазон вимірювань, ppm | 25-5000 | |
| 7 | Точність | 20% від показника або 25 ppm | |
| 8 | Повторюваність | 10% від показника або 15 ppm | |
| 9 | Час відгуку | <60 хв (90% зміни кроку) | |
| 10 | Перехресна чутливість: | Менш ніж 2% перехресної чутливості до інших газів (CO, CO2, вуглеводні) | |
| 11 | Температура робочого середовища, °С | 0…55 | |
| Характеристики вимірювання забруднення твердими частинками | |||
| 6 | Діапазон вимірювань, ppm | 25-5000 | |
| 7 | Точність | 20% від показника або 25 ppm | |
| 8 | Повторюваність | 10% від показника або 15 ppm | |
| 9 | Час відгуку | <60 хв (90% зміни кроку) | |
| 10 | Перехресна чутливість: | Менш ніж 2% перехресної чутливості до інших газів (CO, CO2, вуглеводні) | |
| 11 | Температура робочого середовища, °С | 0…55 | |
| Характеристики ступеня чистоти чи рівня забруднення | |||
| 12 | Допустимий діапазон в’язкості | 1 to 1000 мм²/с | |
| 13 | Вимірювані змінні |
ISO 99 (ISO 4406:1999) SAE (SAE AS 4059) або ISO 87 (ISO4406:1987) NAS (NAS 1638) |
|
| 14 | Діапазон вимірювання |
Вимірювання від класу ISO 9/8/7 (MIN) до класу ISO 25/24/23 (MAX) Відкалібрований у діапазоні ISO від 13/11/10 до 23/21/18 |
|
| 15 | Точність | +/- ½ класу ISO в каліброваному діапазоні | |
| 16 | Температура робочого середовища, °С | 0 … +85 | |
- одночасне визначення чотирьох основних параметрів оливи: концентрації вологи та водню, рівня забруднення твердими частками та об’єму газів;
- стійка та надійна робота приладу у різних умовах;
- міцний, ергономічний корпус, зручний для роботи в лабораторії та на місці експлуатації;
- можливість одразу друкувати результати вимірювань на вбудованому термопринтері.
