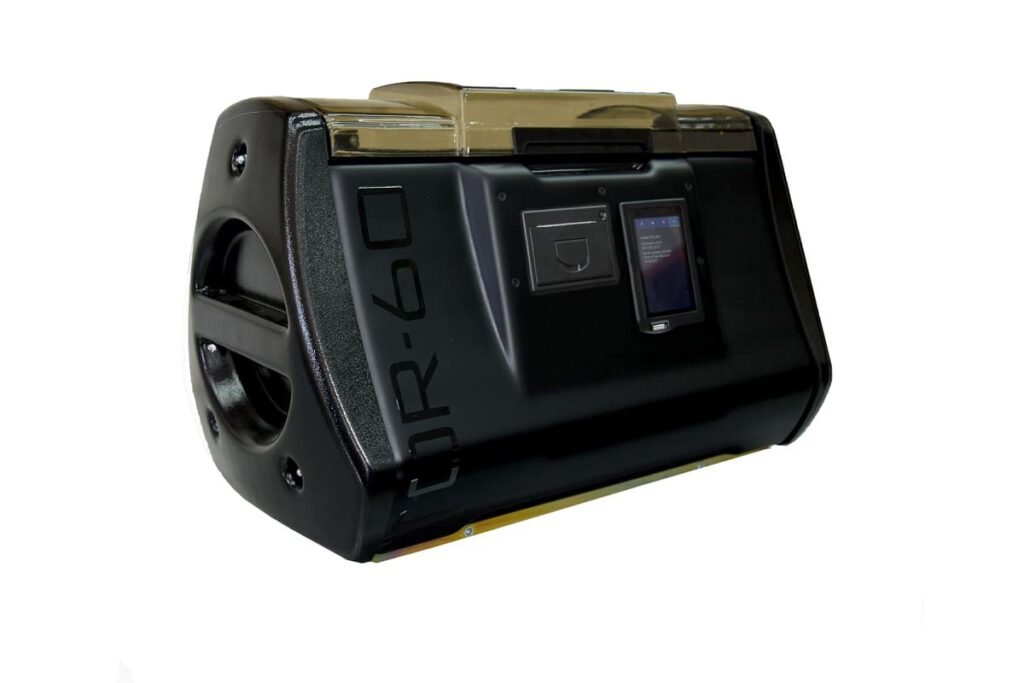

TOR-60 прилад для вимірювання напруги пробою рідких діелектриків

Прилад TOR-60 призначений для автоматизованого та точного вимірювання діелектричної міцності (напруги пробою до 60 кВ) трансформаторної оливи та інших рідких діелектриків відповідно до стандартів IEC 60156, ASTM D877 та ASTM D1816. Прилад може працювати автономно або в мережі з передачею результатів на ПК для створення локальної бази даних, формування звітів, побудови графіків та друку результатів. Пристрій є повністю автоматичним і підтримує випробування як за стандартними процедурами, так і за користувацькими, заданими користувачем.

Дізнатись ціну

Опис
Характеристики
Переваги
Застосування

TOR-60 — прилад для визначення діелектричної міцності трансформаторної оливи та інших рідких діелектриків. Він відповідає стандартам IEC 60156, ASTM D877 та ASTM D1816 і забезпечує автоматизовані випробування як за стандартними, так і за користувацькими процедурами.

Принцип роботи

Принцип роботи приладу базується на поступовому підвищенні напруги на вторинній обмотці високовольтного трансформатора до моменту пробою оливи у вимірювальній комірці. Синусоїдна напруга 50–60 Гц подається від первинної обмотки через керований інвертор і електронні модулі, а процес регулюється мікроконтролером.

Електричний пробій відбувається між електродами, зануреними в діелектричну рідину, що дозволяє визначити напругу пробою та оцінити якість ізоляції оливи.

№	Параметр	Значення
1	Робоча змінна напруга (вбудований акумулятор), В	85 – 264
2	Частота живлення, Гц	48 – 63
3	Споживана потужність, ВА	до 70
4	Максимальна вихідна напруга, кВ	Синусоїдальна, до 60 кВ
5	Точність вимірювання вихідної напруги	±2 %
6	Швидкість підвищення напруги, кВ/с	0,5 – 10*
7	Роздільна здатність індикації вихідної напруги, В	100
8	Час відключення високої напруги після пробою, мкс	макс. 10, типово 4
9	Об’єм вимірювальної комірки, см³	500
10	Діапазон вимірювання температури навколишнього середовища, °C	-10 – 50
11	Роздільна здатність вимірювання температури, °C	0,1
12	Вбудований принтер	Так
13	Температура експлуатації, °C	-10 – 50
14	Температура зберігання, °C	від -20 до +60
15	Відносна вологість, %	до 90 %, без конденсації
16	Габарити, мм	510 × 300 × 334
17	Маса, кг, не більше	30

* – регульована швидкість підвищення напруги

повністю автоматизоване та точне визначення напруги пробою рідких діелектриків до 60 кв;
швидке відключення напруги при пробої за 4 мкс для безпечної експлуатації;
може працювати автономно або у складі мережі з передачею результатів на пк, створенням бази даних, побудовою графіків та формуванням звітів;
програмне забезпечення підтримує стандартні процедури iec та astm, а також користувацькі сценарії для наукових і дослідницьких цілей;
зручність експлуатації та обслуговування завдяки інтуїтивному інтерфейсу та автоматизованим процесам;
надійний захист високовольтних та електронних компонентів для тривалої роботи приладу.

TOR-60 може використовуватися для:
