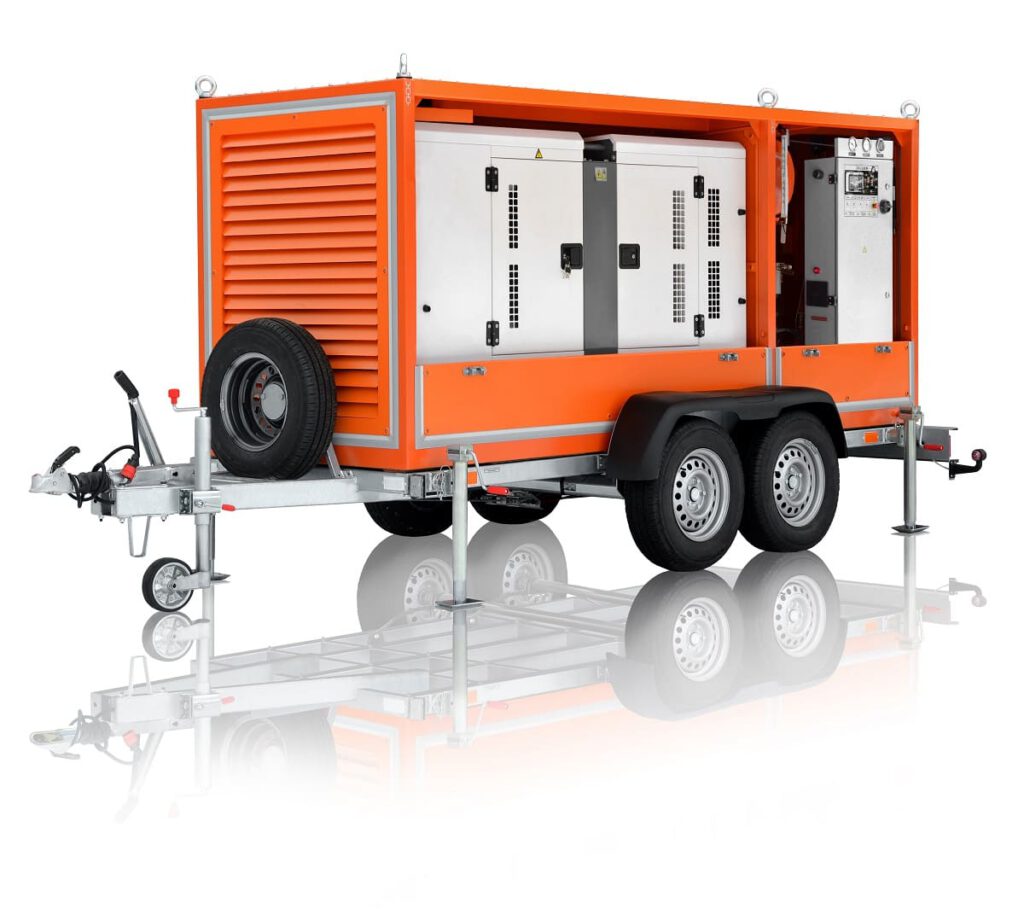

СММ-1Н мобільна масляна станція для сушки, нагріву і фільтрації оливи
СММ-1Н мобільна масляна станція для сушки, нагріву і фільтрації оливи
Установка СММ-1Н призначена для сушіння, нагріву та фільтрації мінеральних трансформаторних олив, а також для вакуумування баків трансформаторів з метою підвищення їх електричної міцності та надійності роботи.
Принцип роботи базується на термовакуумному сушінні: олива нагрівається та подається у вакуумну колону, де під низьким тиском видаляються вода та розчинені гази, що забезпечує ефективне очищення та підготовку оливи до експлуатації.
Комплектація установки включає раму, відцентровий насос для перекачування оливи, вакуумний насос, шафу електрокерування, вакуумну колонку, нагрівач оливи, блок фільтрів, пастку для оливи, трубопроводи, панель приладів та штуцери для входу і виходу оливи, що забезпечує зручність експлуатації та обслуговування.
| № |
Параметр |
Значення |
| 1 | Продуктивність, м³/год, максимальна | |
|
1 |
|
| 2 |
*Параметри обробленої оливи: |
|
|
10 |
|
|
-/15/13 |
|
| 3 |
Максимальна температура оливи на виході в режимі нагріву, °С |
90 |
| 4 |
Тиск на виході, bar |
2,5 |
| 5 |
Потужність маслонагрівача, кВт, не більше |
23 |
| 6 |
Максимальна споживана потужність, кВт, не більше |
25 |
| 7 |
Параметри електричного струму: |
|
|
400 |
|
|
50 |
|
| 8 |
Габаритні розміри, мм не більше |
|
|
1250 |
|
|
1750 |
|
|
1250 |
|
| 9 |
Маса (без масла), кг, не більше |
750 |
*Примітка – При вихідних параметрах оливи:
- об’ємний вміст газів – не більше 10,5 %;
- масовий вміст вологи – не більше 0,01 % (100 г/т);
- температура – не нижче 0 ⁰С.
- відцентровий насос забезпечує тиху і стабільну роботу установки при перекачуванні оливи;
- відсутність закачуючого насоса дозволяє подавати оливу безпосередньо, мінімізуючи ризик протікання;
- зручне й інтуїтивне управління усіма процесами;
- дрібнопориста насадка у вакуумній камері ефективно видаляє вологу з оливи;
- інтелектуальна система нагріву автоматично регулює струм для підтримки оптимальної продуктивності;
- вбудований збірник водного конденсату для безпечного відведення вологи;
- наявний окремий вихід для вакуумування трансформатора.
Установка CMM-1H може використовуватися для:
- очищення трансформаторних олив;
- очищення кабельних олив;
- очищення силіконових олив;
- очищення діелектричної рідини Midel 7131;
- очищення діелектричної рідини FR3;
- очищення оливи рентгенівських апаратів;
- очищення вогнестійкої турбінної оливи Fyrquel.
