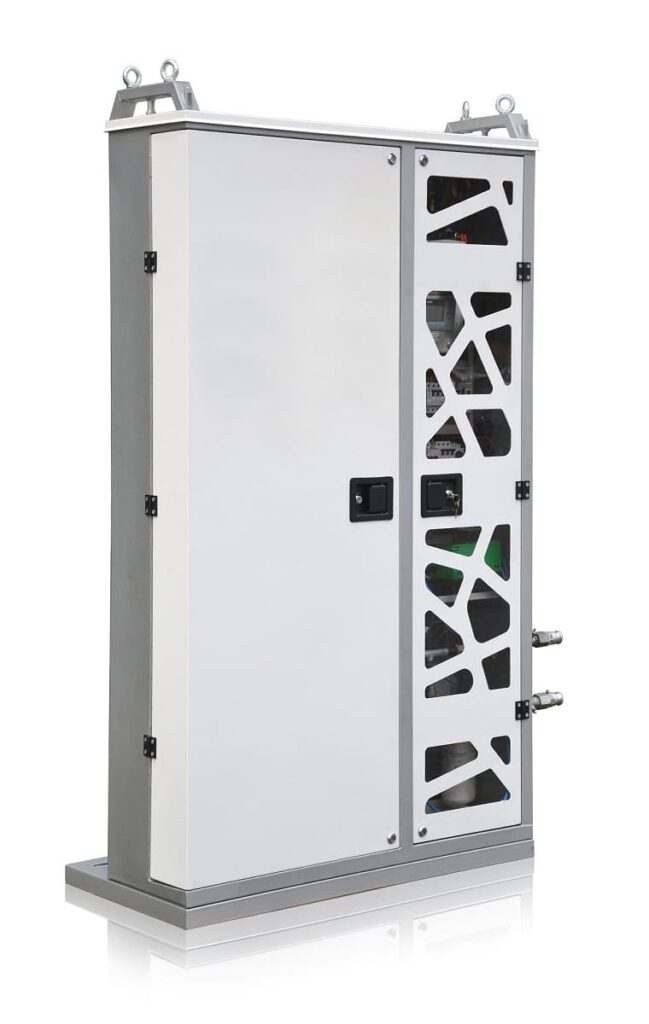

Система неперервного сушіння трансформаторів ТОР-4
Система неперервного сушіння трансформаторів ТОР-4
Система ТОР-4 забезпечує ефективне видалення вологи з трансформатора та підтримує його в сухому стані без нагрівання. Вона здатна перекачувати 30 л/год і вбирати до 9 л води адсорберами. Підключення до будь-якого трансформатора займає менше години, а сорбент працює незалежно від форми та температури вологи. Система працює автономно, без постійного контролю оператора, гарантуючи надійну експлуатацію обладнання.
Дізнатись ціну
Система ТОР-4 призначена для ефективного видалення вологи з трансформатора та підтримки його сухого стану незалежно від температури й вологості рідини.
Умови експлуатації:
- температура: від +5 до +40 °С;
- атмосферний тиск: 84–106,7 кПа (630–800 мм рт. ст.);
- висота над рівнем моря: до 2000 м;
- можлива робота під навісом на відкритому повітрі;
- можлива експлуатація у вентильованих приміщеннях.
Принцип роботи
Система ТОР-4 використовує адсорбери, заповнені цеолітом, який поглинає вологу з рідини під час її проходження через блок. Адсорбери легко замінюються або регенеруються за допомогою блоку БРПС (БРЦ).
Рідина з трансформатора надходить у систему через насос і фільтр, проходить через адсорбери для видалення вологи та повертається назад у трансформатор. Це забезпечує постійне підтримання сухого стану обладнання.
Роботою системи керує логічний контролер, який показує рівень вологості до і після сушіння, тиск на фільтрі та стан насоса.
Для захисту трансформатора контролюється рівень рідини. Якщо відбувається витік, автоматичні клапани перекривають потік, і система ТОР-4 автоматично зупиняється.
| № |
Параметр |
Значення |
| 1 | Швидкість прокачування оливи, л/год |
30 |
| 2 | Кількість води, яка може бути поглинута адсорберами, л |
9 |
| 3 | Маса цеоліту в одному адсорбері, кг |
21 |
| 4 | Тиск на виході, бар |
2 |
| 5 | Напір на виході, м |
20 |
| 6 | Максимальна споживана потужність, кВт |
0,2 |
| 7 | Параметри системи живлення | |
| Кількість фаз |
3p+1N+PE |
|
| Напруга, В |
220 |
|
| Частота, Гц |
60 |
|
| 8 | З’єднання | |
| Вхід оливи, Dn |
20 |
|
| Вихід оливи, Dn |
20 |
|
| 9 | Габаритні розміри, мм, не більше | |
| довжина/довжина |
1180 |
|
| ширина/ширина (разом з корпусом) |
350/550 |
|
| висота/висота (разом з корпусом) |
2035/2085 |
|
| 10 | Маса, кг, не більше |
500 |
- можливість підключення до трансформаторів будь-якого типу та віку;
- швидке підключення — займає менше години;
- сорбент ефективно поглинає вологу незалежно від її температури та стану;
- сушіння рідини відбувається без нагріву і не потребує постійного контролю оператора;
- можлива тимчасова або стаціонарна установка системи біля трансформатора;
- міцний корпус забезпечує надійний захист усіх елементів;
- наповнений вологою сорбент можна регенерувати за допомогою блоку БРПС (БРЦ) і повторно використовувати для сушіння рідини.
Система ТОР-4 може застосовуватися для:
- сушіння розподільчих трансформаторів електромереж;
- сушіння силових трансформаторів на електростанціях;
- сушіння тягових трансформаторів електропоїздів;
- сушіння гірничих трансформаторів;
- сушіння суднових трансформаторів;
- сушіння трансформаторів для електропечей;
- сушіння підвищуючих трансформаторів вітроелектростанцій;
- сушіння трансформаторів для нафтогазової промисловості, які використовуються в нафтових та газових видобувних комплексах для забезпечення енергією обладнання, що працює в особливо важких умовах;
- сушіння трансформаторів, які використовуються в аеропортах для живлення систем освітлення, навігації та іншого критичного обладнання;
- сушіння трансформаторів для іригаційних систем, які використовуються в агропромисловому секторі, для забезпечення енергією насосів та іншого обладнання на великих відкритих територіях;
- сушіння трансформаторів, які використовуються в медичних установах для забезпечення живленням медичного обладнання, що вимагає стабільного електропостачання;
- сушіння трансформаторів, які використовуються в системах залізничної сигналізації та зв’язку для забезпечення електроенергією систем безпеки та комунікацій на залізницях;
- сушіння трансформаторів, які використовуються в метрополітені для живлення систем електропостачання підземок, включаючи освітлення, вентиляцію, та приводи ескалаторів;
- сушіння трансформаторів портової інфраструктури, які використовуються для забезпечення енергією кранів, навантажувачів та іншого портового обладнання;
- сушіння трансформаторів для водоочисних станцій, які забезпечують живлення насосів, аераційних систем та іншого обладнання, що використовується для очищення води;
- сушіння трансформаторів, які використовуються в хімічній промисловості для енергопостачання обладнання на хімічних заводах, де виробляються різноманітні хімічні речовини та матеріали;
- сушіння трансформаторів, які використовуються для електропостачання гірничодобувної техніки, особливо в підземних умовах, де важливо мати надійне та безпечне живлення;
- сушіння трансформаторів для освітлення великих спортивних арен, які забезпечують потужне та надійне освітлення для проведення спортивних заходів вночі;
- сушіння трансформаторів, які використовуються для живлення систем управління трафіком, включаючи світлофори, інформаційні табло та інші елементи інфраструктури дорожнього руху;
- сушіння трансформаторів, які використовуються для електропостачання лікарень та інших медичних установ;
- сушіння трансформаторів, які використовуються для живлення центрів обробки даних (дата-центрів);
- сушіння трансформаторів, які використовуються для електропостачання військових баз та об’єктів національної безпеки;
- сушіння трансформаторів, які використовуються для електропостачання систем аварійного реагування та служби порятунку, включаючи пожежні станції, поліцейські відділки та служби швидкої допомоги;
- сушіння трансформаторів, які використовуються для електропостачання телекомунікаційних веж та центрів;
- сушіння трансформаторів, які використовуються для електропостачання банків та фінансових установ.
