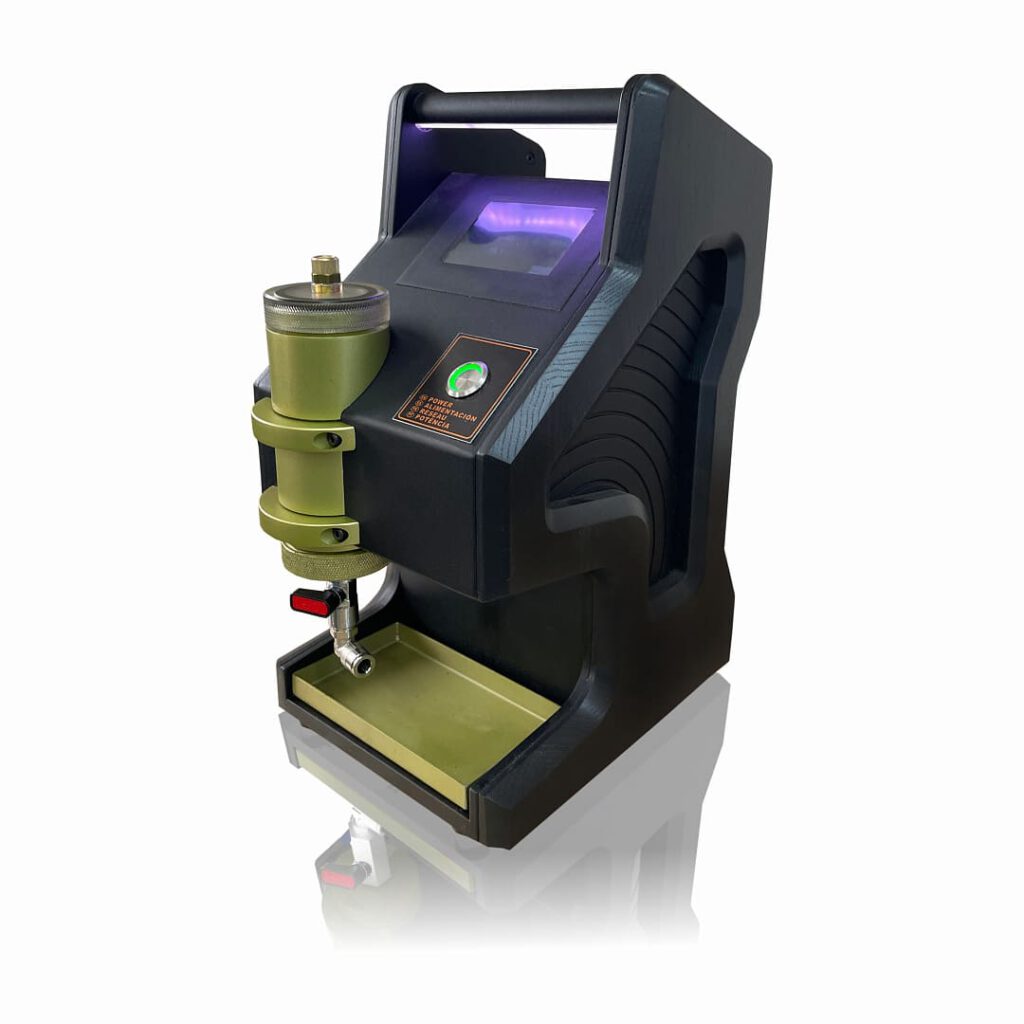

TOR-1 вимірювальний прилад для трансформаторної оливи (вміст вологи)
TOR-1 вимірювальний прилад для трансформаторної оливи (вміст вологи)
TOR-1 — це портативний прилад для оперативного визначення вологи в електроізоляційних оливах, який забезпечує достовірні результати навіть при дуже низькому її вмісті.
Стабільність роботи та точність показників дозволяють використовувати пристрій для постійного контролю стану трансформаторної оливи без необхідності складних лабораторних аналізів.
Прилад TOR-1 виконує вимірювання таких параметрів:
- рівень активності води;
- температуру досліджуваного зразка;
- обчислює фактичний вміст вологи в ppm.
Склад приладу TOR-1
Конструкція пристрою орієнтована на простоту експлуатації та включає:
- два окремі дисплеї для відображення температури та вологості;
- знімну ємність для швидкого відбору проб оливи;
- мінімальний набір органів керування для запуску вимірювань.
Принцип роботи
Оцінка вмісту вологи виконується за двома показниками — абсолютним і відносним:
- ppm — характеризує кількість води відносно маси оливи;
- aw — показує ступінь насичення оливи вологою.
При значенні aw = 0 олива вважається сухою, тоді як aw = 1 свідчить про її повне насичення вологою.
В основі роботи приладу лежить ємнісний сенсор, який визначає активність води та температуру. Отримані дані обробляються приладом, після чого автоматично розраховується вміст вологи в ppm. Для інших типів олив коректні розрахунки можливі після введення відповідних параметрів у пам’ять пристрою.
| Робочий діапазон | 0…1 aw (aw – активність води) |
| Точність при 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| Вимірювання температури | так |
| Додатковий функціонал | Висока точність |
| Температура робочого середовища, °С | -40…80 |
| Температура навколишнього середовища, °С | -40…60 |
- компактний розмір, що полегшує транспортування та зберігання;
- простота використання: для зміни зразка достатньо натиснути кнопку “Старт”, і прилад автоматично починає вимірювання;
- багатофункціональність — одночасне визначення вологості та температури з розрахунком ppm;
- не потребує підключення до персонального комп’ютера;
- можливість використання в польових умовах біля трансформатора завдяки міцному корпусу, захищеним кнопкам, охороні чутливого сенсора та стабілізованому джерелу живлення.
