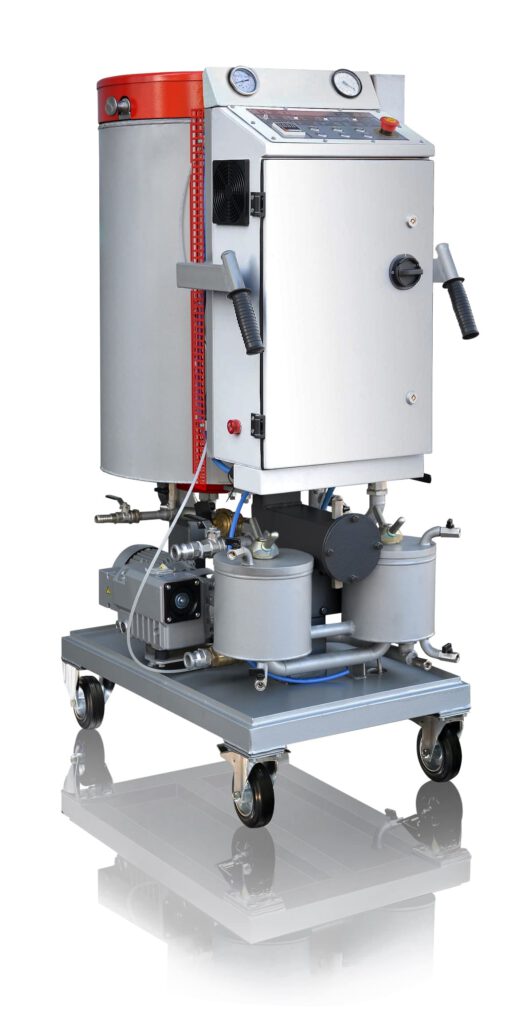

Установка СММ-1,0ЛТ призначена для термовакуумного сушіння та фільтрації промислових олив, які застосовуються в системах змащення, гідравлічних системах управління газотурбінних і газоперекачувальних агрегатів, газомотокомпресорів, а також у трансформаторах.
Крім обробки олив, установка СММ-1,0ЛТ також використовується для нагріву та сушіння оливонаповнених електричних апаратів.
Принцип роботи
Під дією вакууму олива проходить фільтр грубої очистки з тонкістю фільтрації 200 мікрон, після чого потрапляє у внутрішню частину вакуумної ємності, де розташований нагрівач.
Нагріта олива піднімається знизу-вгору, потрапляє на спеціальні насадки всередині колони, де під впливом вакууму з неї видаляються пари вологи та гази. Потім олива стікає вниз і проходить через два фільтри тонкої очистки на вихід з установки. Тонкість фільтрації фільтрів може становити 5, 3, 1 або 0,3 мікрона.
Особливості конструкції
Нагрівач розташований всередині вакуумної ємності, що дозволяє зменшити розмір установки та скоротити теплові втрати при нагріванні оливи. Вакуумна колона всмоктує оливу завдяки створеному розрідженню, а нова компоновка інших елементів забезпечує компактні розміри обладнання та зручність експлуатації.
| Найменування параметру |
Значення | |
| 1. Продуктивність, м3/год (gpm), не менше | ||
| – в режимі термовакуумного сушіння і фільтрації | 1,0 (4,4) | |
| 2.* Параметри обрабленої оливи (за кілька проходів): | ||
| – загальний вміст газів, % не більше | 1,5 | |
| – масовий вміст вологи, г/т (ppm), не більше | 10 | |
| – клас промислової чистоти по ISO 4406 | -/14/12 | |
| – клас промислової чистоти по ГОСТ 17216 | 9 | |
| 3. Максимальна температура оливи на виході, ºС (ºF) | 55 (131) | |
| 4. Тиск на виході, бар (psi) | 3 (43,5) | |
| 5. Потужність оливонагрівача, кВт, не більше | 12 | |
| 6. Максимальна споживана потужність, кВт, не більше | 15 | |
| 7. Параметри електричного струму | ||
| – напруга, В | 380 | |
| – змінний з частотою, Гц | 50 | |
| – кількість фаз | 3 | |
| 8. Габаритні розміри, мм (in), не більше | ||
| – довжина | 900 (35) | |
| – ширина | 620 (24) | |
| – висота | 1500 (59) | |
| 9. Маса, кг, не більше | 280 (617) | |
Примітка:
* При вихідних параметрах масла:
- об’ємний вміст газів – не більше 10,5%
- масовий вміст вологи – не більше 0,005% (50 ppm)
- температура – не нижче 0 ºС (32 ºF);
- при багаторазовому проходженні оливи через установку.
- невеликі габарити для зручного розміщення;
- можливість швидкого переміщення між об’єктами;
- зрозуміле і просте керування;
- підходить для обробки турбінних, гідравлічних, компресорних та інших промислових олив.
Установка CMM-1ЛТ може використовуватися для:
- очищення турбінної оливи;
- очищення трансформаторної оливи;
- очищення гідравлічної оливи;
- очищення індустріальної оливи;
- очищення кабельної оливи;
- очищення компресорної оливи;
- очищення редукторної оливи;
- очищення силіконової оливи;
- очищення діелектричної рідини Midel 7131;
- очищення діелектричної рідини FR3;
- очищення оливи рентгенівських апаратів;
- очищення вогнестійкої турбінної оливи Fyrquel.
