УВМ-10/15 установка для обробки електроізоляційної промислової оливи

Установка УВМ-10/15 призначена для комплексної обробки трансформаторної оливи та вакуумування трансформаторів. Вона видаляє механічні домішки, воду та гази з оливи, забезпечуючи її високу чистоту та покращені ізоляційні властивості. Продуктивність установки досягає 10 м³/год у режимі дегазації, сушіння та фільтрації, і до 15 м³/год при нагріванні та фільтрації. УВМ-10/15 ефективно використовується під час монтажу, ремонту та експлуатації високовольтного обладнання, включно із силовими трансформаторами та високовольтними вимикачами. Завдяки установці олива досягає пробивної напруги не менше 70 кВ, одночасно проводиться сушіння трансформаторів та перше заповнення ізоляційних апаратів.

Дізнатись ціну

Опис
Характеристики
Переваги
Застосування

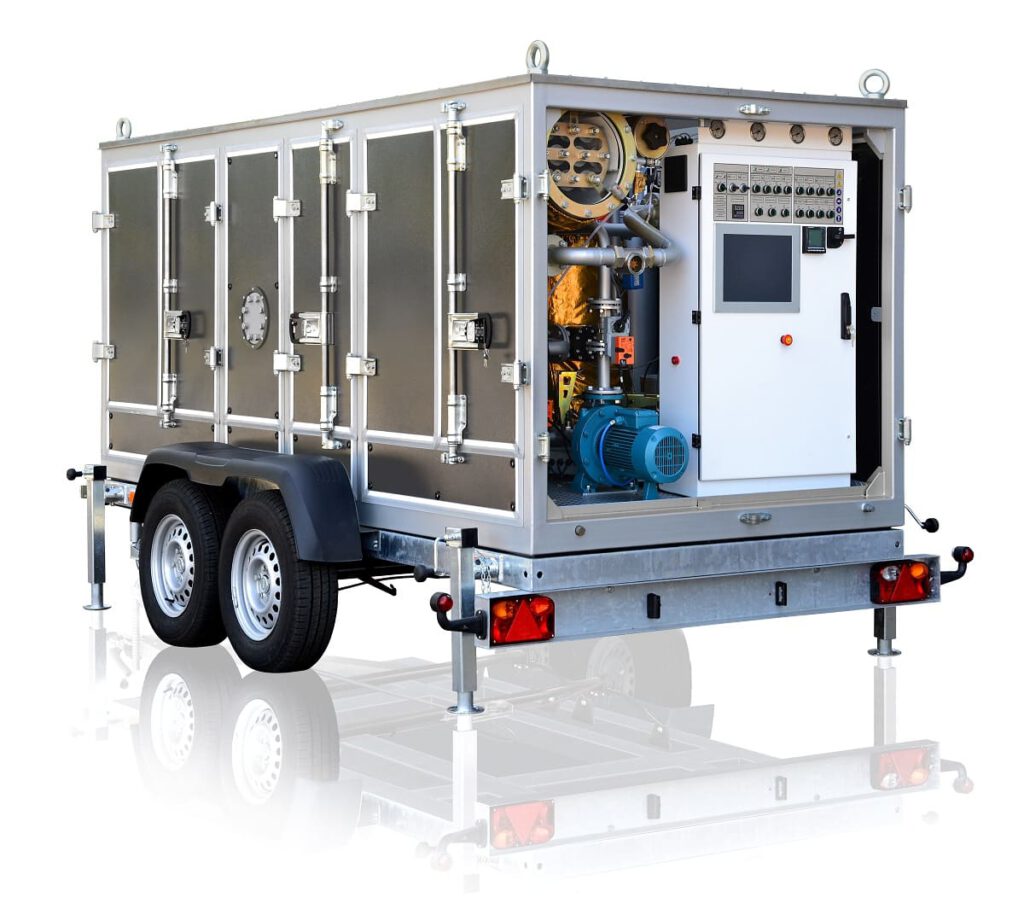

Установка УВМ-10Л призначена для комплексної обробки трансформаторних олив, включаючи вакуумування трансформаторів та видалення механічних домішок, води й газів із електроізоляційних масел із в’язкістю до 70 сСт при 50 °С. Вона ефективно застосовується під час монтажу, обслуговування та ремонту маслонаповненого високовольтного обладнання, такого як силові трансформатори та високовольтні вимикачі. Конструкція установки представлена міцним каркасом із металевим контейнером і дверцятами на замок, що забезпечує надійність, безпеку та зручність експлуатації навіть у складних умовах.

Параметр				Значення
Продуктивність, м³/год, максимальна
			– в режимі дегазації, сушіння й фільтрації	10
			– в режимі нагріву й фільтрації	15
* Параметри обробленої оливи:
		– об’ємний вміст газів в оливі %, не більше		*0,1*
		– масовий вміст вологи в оливі, г/т, не більше		5
		– клас промислової чистоти по ISO 4406		9
Максимальна температура масла на виході в режимі нагріву, ºС				90
Тиск на виході, МПа				*0,2*
Потужність оливонагрівача, кВт, не більше				*150*
Максимальна споживана потужність, кВт, не більше				*170*
Залишковий тиск в вакуумній колоні в процесі дегазації, Па, не більше				*267*
Залишковий тиск в вакуумній колоні при перевірці на герметичність, Па, не більше				*26,7*
Натікання при перевірці на вакуумщільність за 1 годину, Па не більше:				*267*
Параметри електричного струму
	– напруга, В			*380*
	– змінний з частотою, Гц			50
Габаритні розміри, мм не більше
	– довжина			*2800*
	– висота			*1600*
	– ширина			*1700*
Маса, кг, не більше				2300
