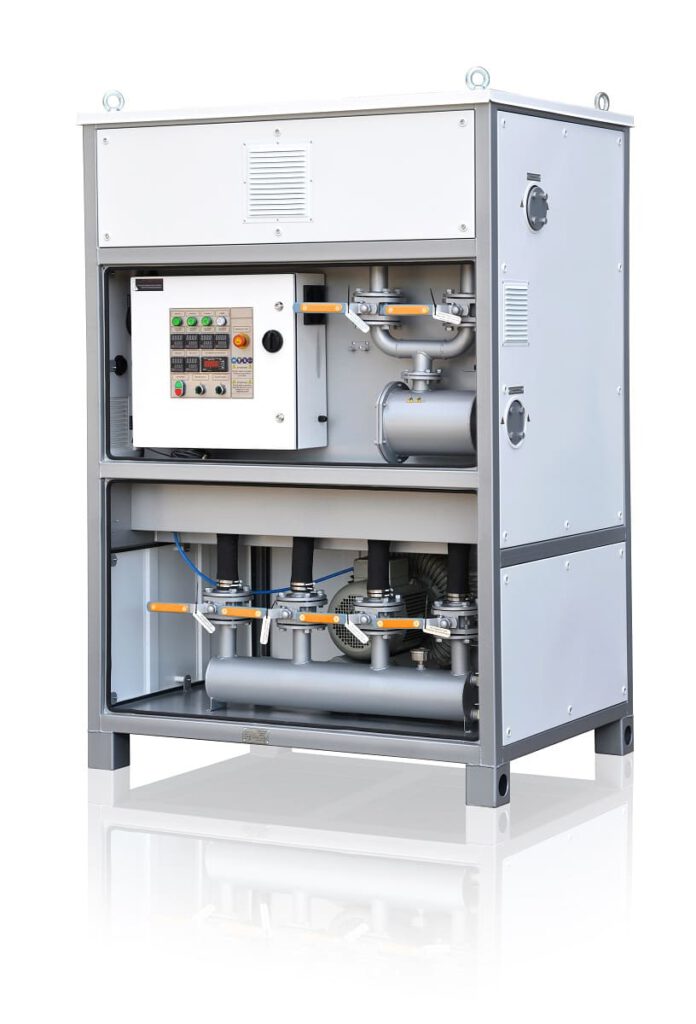

Суховій-7 установка сушки атмосферного повітря

Пристрої серії “Суховій-7” використовуються для ремонту та обслуговування трансформаторів із відкритим баком. Вони подають у бак нагріте і очищене сухе повітря, що дозволяє ефективно сушити ізоляційні матеріали та сорбенти в самому трансформаторі або в додаткових вузлах і агрегатах при температурах до 400 °C. Такі установки забезпечують захист ізоляції від вологи, контролюють температуру, щоб уникнути перегріву, і дозволяють виконувати розгерметизацію трансформатора поетапно з подальшою його повною збіркою, підвищуючи безпеку і надійність робіт.
Дізнатись ціну

Застосування установки «Суховій-7» для сушіння трансформаторів

Установка «Суховій-7» призначена для ефективного сушіння активної частини трансформаторів під час монтажу, ремонту або розбирання. Вона подає очищене сухе та підігріте повітря всередину бака, забезпечуючи видалення вологи та запобігання утворенню конденсату, що підвищує надійність та тривалість експлуатації трансформатора.

  1. Перед початком робіт оператор вивчає технічну документацію трансформатора, включно зі схемами стропування та монтажу вузлів.
  2. Виконується частковий злив оливи для підготовки бака до сушіння та забезпечення безпечної роботи.
  3. Трансформатор прогрівається до заданої температури для оптимального процесу сушіння активної частини.
  4. Протягом всього процесу температура активної частини підтримується на 5–10 °C вище точки роси, а мінімальна температура не опускається нижче +10 °C, щоб уникнути конденсації оливи та вологи.
  5. Тривалість розгерметизаційних робіт дотримується відповідно до нормативів експлуатаційних випробувань електрообладнання.
  6. Виконується підготовка бака: видалення повітря через осушувач, демонтаж газовідвідних труб, клапанів і фланцевих з’єднань, встановлення заглушок для герметизації.
  7. Підключається установка «Суховій-7», яка подає гаряче сухе повітря для сушіння активної частини та видалення залишків вологи.
  8. Після завершення процесу сушіння та повного збирання трансформатора установка відключається, а обладнання готове до експлуатації.

Крім трансформаторів, «Суховій-7» можна використовувати для сушіння сорбентів і окремих вузлів іншого електрообладнання при температурах до 400 °C, що робить її універсальним інструментом для сервісного обслуговування і підготовки обладнання до роботи.

Найменування показника

Суховій -3

Суховій-8

1. Продуктивність по сухому повітрю, м3 /хв, не менше

1,7

2,5

2. Точка роси сухого повітря, °С, не вище

мінус 50

мінус 50

3. Тиск сухого повітря, МПа/бар, не більше

0,018/0,18

0,025/0,25

4. Гранична температура сухого повітря, °С

100

100

5. Маса адсорбенту в одному адсорбері, кг, не більше

190

190

6. Кількість адсорберів, шт.

1

2

7. Температура регенерації сорбенту, °С, не більше

430

430

8. Потужність нагрівача, кВт, не більше

24

24

9. Споживана потужність, кВт, не більше Сушка повітря (робочий режим)

1

5,5

Регенерація адсорбенту в одному адсорбері

25

30

Регенерація адсорбенту в двох адсорберах одночасно —- 55
10. Номінальна напруга живлення трифазної мережі частотою 50 Гц, В 380 380
11. Температура повітря на виході установи при регенерації інших адсорбентів, ° С, не більше 430 430
12. Час регенерації адсорбенту в одному або в двох адсорберах, годин 2-4 2-4
13. Тонкість фільтрації сухого повітря, мкм 5 5
14. Габаритні розміри, мм, не більше: довжина 1350 1500
ширина 800 1200
висота 1700 2100
15. Маса, кг, не більше 550 1050

Примітка: в таблиці вказаний стандартний ряд моделей. Підприємство виробляє моделі будь-якої конфігурації, і готово до нових конструкторським рішенням.

  • забезпечення сухості ізоляції трансформатора та захист від конденсації;
  • підтримка оптимальної температури для запобігання перегріву;
  • можливість поетапного розгерметизаційного процесу з подальшою повною збіркою трансформатора.

Установка “Суховій” може застосовуватися для:

  • продування баків трансформаторів сухим гарячим повітрям при розгерметизації трансформатора для захисту ізоляції обмоток від зволоження;
  • відновлення насиченого вологою цеоліту;
  • сушіння кабелів зв’язку;
  • сушіння фруктів, овочів, трав, спецій, м’яса та риби;
  • сушіння лікарських препаратів і біологічних матеріалів, де важливий контроль вологості;
  • підтримки низької вологості в процесах виробництва та тестування електронних компонентів, зокрема напівпровідників;
  • ефективного сушіння матеріалів у виробництві паперу й текстилю, що сприяє підвищенню якості продукції та скороченню часу виробництва;
  • сушіння хімічних речовин, покращення процесів виробництва та зберігання;
  • обробки зернових і сільськогосподарських продуктів під час їх зберігання;
  • сушіння деревини перед подальшою обробкою, що зменшує ризик деформації та підвищує якість кінцевих виробів;
  • сушіння приміщень, будівель та обладнання після затоплення або витоку води;
  • сушіння компонентів у авіаційній та космічній промисловості для забезпечення необхідних умов зберігання;
  • сушіння та підтримки оптимального стану військового обладнання, одягу та інших матеріалів;
  • сушіння відходів перед їх переробкою або знешкодженням, що може зменшити об’єм та спростити обробку;
  • сушіння гірничодобувних зразків перед аналізом;
  • сушіння біомаси перед її переробкою на біопаливо, що покращує ефективність процесу;
  • сушіння та обробка забруднених або замочених ґрунтів для покращення їхніх екологічних характеристик;
  • сушіння переробленого пластику перед його подальшою обробкою та формуванням;
  • створення оптимальних умов вирощування рослин, зокрема в холодну погоду або для спеціалізованих дослідів;
  • сушіння цегли, бетонних виробів та гіпсокартону для забезпечення їх міцності та довговічності;
  • сушіння керамічних виробів перед випалюванням;
  • осушення внутрішніх просторів транспортних засобів, включаючи кораблі, літаки та автомобілі, для попередження корозії та забезпечення комфорту пасажирів;
  • сушіння компонентів акумуляторів перед асамблюванням для забезпечення їхньої надійності та довговічності;
  • сушіння інгредієнтів або готових кормів для тварин для забезпечення їхньої тривалої зберіганості та поживності;
  • сушіння тютюнових листів перед їх ферментацією та обробкою, що впливає на смак та якість кінцевого продукту;
  • осушення вугільних брикетів або порошку перед їх використанням або пакуванням;
  • сушіння шкіри після її обробки та фарбування для досягнення оптимальної якості та м’якості;
  • сушіння і обробка спортивного інвентарю, наприклад, лижного спорядження або кемпінгового обладнання, для підвищення його довговічності та комфорту використання;
  • сушіння фарби та покриттів на автомобілях під час виробничого процесу для забезпечення високої якості фінішного покриття;
  • сушіння та підготовка волокон, таких як скловолокно або вуглецеві волокна, перед їх використанням у композитах для підвищення міцності та зменшення ваги виробів;
  • сушіння матеріалів для виробництва сонячних панелей або біомаси для біоенергетики, щоб покращити їхню ефективність і довговічність;
  • сушіння керамічного та порцелянового посуду перед глазуруванням та випалюванням;
  • використання сухого гарячого повітря для видалення залишків масла, жиру, фарби або інших забруднювачів з металевих поверхонь;
  • сушіння покриттів на меблях, оздоблювальних матеріалах або будівельних елементах для забезпечення їхньої міцності та естетичного вигляду;
  • сушіння ароматизаторів, барвників та інших компонентів ароматизованих свічок і мила перед їх додаванням до основної маси, щоб забезпечити однорідність та стабільність продукту;
  • використання сухого гарячого повітря для додаткової дезінфекції медичних інструментів та обладнання після стандартної стерилізації;
  • сушіння тканин та матеріалів, що використовуються у виробництві спортивного одягу, для підвищення їхніх водовідштовхувальних та дихальних властивостей;
  • створення спецефектів за допомогою сухого гарячого повітря, наприклад, імітація пустельного або тропічного клімату в закритих просторах;
  • використання сухого гарячого повітря для видалення вологи з деревини перед нанесенням захисних покриттів, що збільшує термін служби та зменшує ризик гниття та атаки шкідників;
  • легке сушіння винограду та інших фруктів перед ферментацією для концентрації смаків та ароматів;
  • сушіння компонентів мінеральних добрив перед їх змішуванням;
  • сушіння паперу, картону та інших матеріалів перед їх переробкою в упаковку для підвищення міцності та довговічності;
  • сушіння натуральних інгредієнтів перед їх використанням у формулах чистячих засобів для підвищення ефективності та забезпечення безпеки для навколишнього середовища;
  • сушіння матеріалів та компонентів, таких як глина, пластик або деревина, перед їх обробкою та декоруванням;
  • швидкого створення атмосфери сухості або тепла в тематичних парках, на виставках або у декораціях для зйомок фільмів;
  • сушіння фарб і клеїв на дитячих іграшках для забезпечення їх безпеки та довговічності;
  • сушіння та консервація археологічних знахідок і артефактів для збереження та подальшого вивчення;
  • створення оптимального клімату в архівах і бібліотеках, що дозволяє зберегти папір від вологи та плісняви;
  • сушіння спецій і трав при низьких температурах для збереження аромату та властивостей, забезпечуючи вищу якість продукту;
  • сушіння електротехнічних ізоляційних матеріалів для забезпечення їх високих ізоляційних властивостей.
