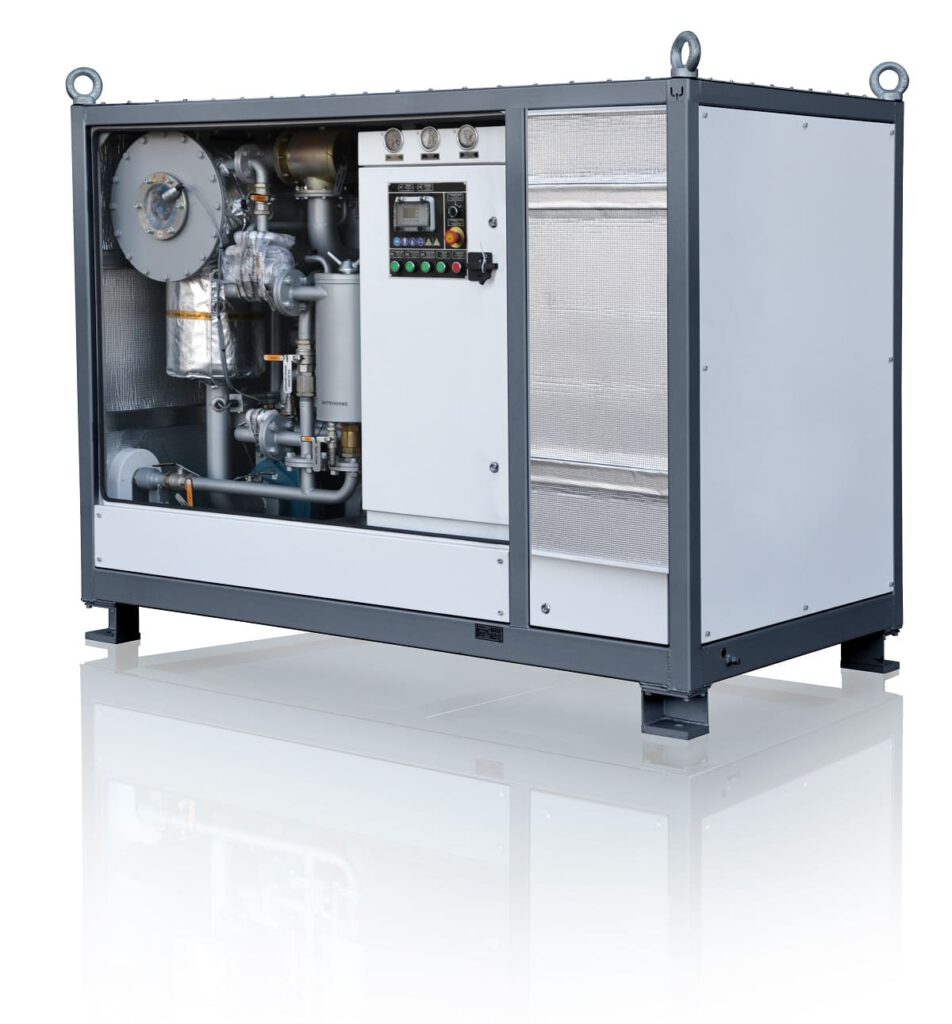

УВМ-6/7 – установка дегазації та очищення електроізоляційної оливи

УВМ-6/7Л – вакуумна установка для обробки трансформаторної оливи з кінематичною в’язкістю до 70 сСт (50 °C). Виконує вакуумування трансформаторів, видалення механічних домішок, води та газів. Продуктивність: 2–6 м³/год (дегазація та сушіння) і 2–7 м³/год (нагрів та фільтрація). Обладнання працює без адсорбентів, не забруднює повітря, легко обслуговується та застосовується при монтажі, ремонті та експлуатації високовольтного обладнання.

Дізнатись ціну

Опис
Характеристики
Переваги
Застосування

Установка УВМ-6/7Л призначена для вакуумування трансформаторів та очищення електроізоляційних олив від механічних домішок, води та газів. Кінематична в’язкість олив при 50 °C не перевищує 70 сСт. Обладнання застосовується під час монтажу, ремонту та експлуатації високовольтного обладнання.

Високовакуумна система забезпечує дегазацію, дегідратацію та фільтрацію олив, видаляючи розчинені та вільні гази, воду та тверді домішки. УВМ-6/7Л ефективно працює з високовольтними апаратами напругою до 1150 кВ, включно з силовими трансформаторами та вимикачами.

Параметр	Значення
1 Продуктивність, м³/год, не менше
– в режимі дегазації, сушки і фільтрації	*2-6*
– в режимі нагріву і фільтрації	*2-7*
2* Параметри обробленого масла:
– об’ємний вміст газів у маслі %, не більше	*0,1*
– масовий вміст вологи в маслі, ppm, не більше	10
– клас промислової чистоти по ISO 4406	*16/14/12*
– тонкість фільтрації, мкм	5
– пробивна напруга, кВ, не менше	70
3 Температура масла в режимі нагріву, ºС	90
4 Коефіцієнт фільтрації	*≥50*
5 Тиск на виході, МПа	*0,2*
6 Висота подачі масла відносно вихідного патрубка, м	20
7 Потужність маслонагрівача, кВт	*115*
8 Питома поверхнева потужність маслонагрівача, Вт/см², не більше	*1,15*
9 Максимальна споживана потужність, кВт, не більше	*130*
10 Параметри електричного струму
– напруга, В	*380*
– змінний з частотою, Гц	50
11 Габаритні розміри, мм, не більше
– довжина	3750
– висота	2110
– ширина	2150
12 Маса, кг, не більше	2000

Примітка – * При вихідних параметрах масла:

– об’ємний вміст газів – не більше 10,5%

– масовий вміст вологи – не більше 0,005% (50 ppm)

– температура – не нижче 0 ºС

не потребує використання адсорбентів для дегідратації трансформаторної оливи;
робота установки не створює додаткових забруднень повітря та не генерує відходів, що потребують утилізації;
зручне та інтуїтивне керування з мінімальними вимогами до обслуговування;
збереження електроізоляційних характеристик оливи вже після першого циклу обробки;
оптимальне енергоспоживання навіть при тривалій роботі;
низький рівень шуму для комфортної експлуатації на виробничих майданчиках;
можливість мобільного використання: установка легко розміщується на причепі та експлуатується безпосередньо на об’єкті.

Установка УВМ-6/7 може використовуватися для:
