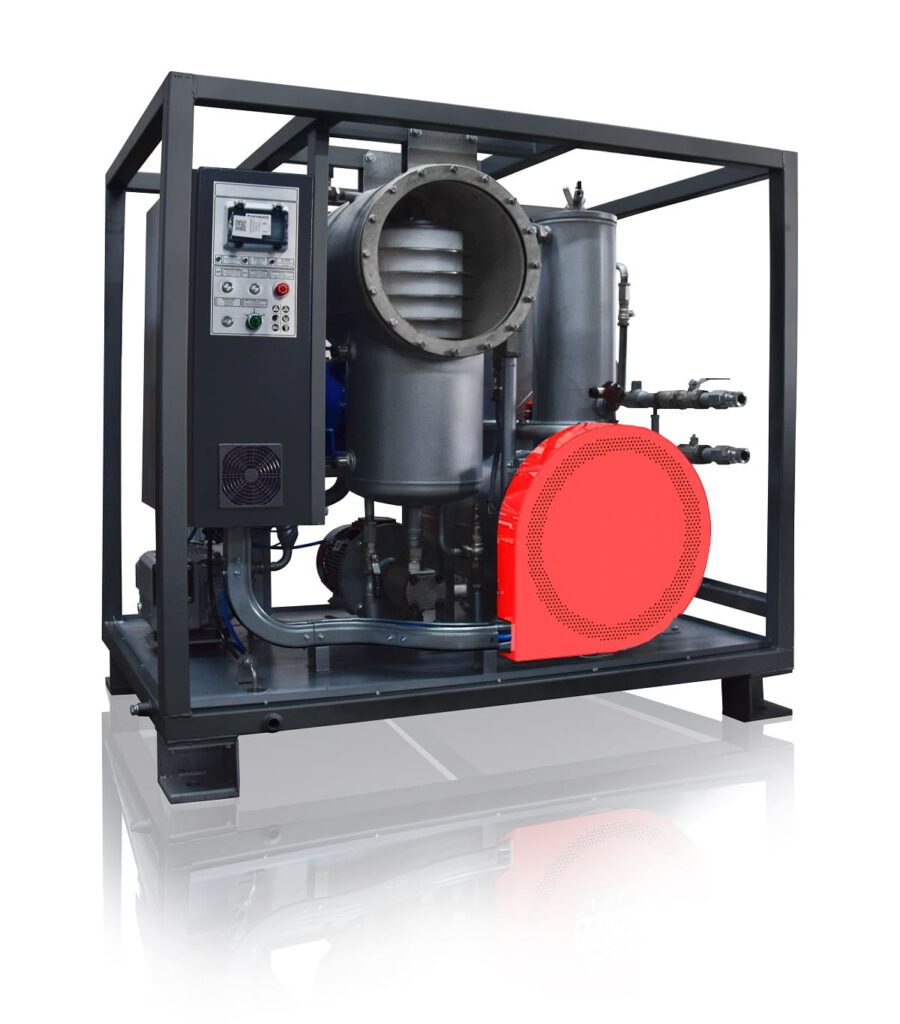

УВМр-1Л – Установка для обробки трансформаторної оливи

УВМр-1Л – компактна установка для очищення електроізоляційних олив від механічних домішок та вологи (кінематична в’язкість до 70 сСт при 50 °C). Вона забезпечує нагрів і вакуумування електричних апаратів, підвищує чистоту оливи до 9 класу (масова частка забруднювача ≤0,004%) і підвищує пробивну напругу з 15 до 75 кВ. Продуктивність – 1 м³/год, нагрівач оптимізований для швидкого прогріву, а оглядове вікно дозволяє контролювати процес очищення.

Дізнатись ціну

Опис
Характеристики
Переваги
Застосування

Установка УВМр-1Л поєднує всі функції обладнання серії УВМ, одночасно відрізняючись більш компактними розмірами та економічністю експлуатації.

Вона призначена для очищення олив від механічних домішок та води, електроізоляційних рідин з кінематичною в’язкістю до 70 сСт при 50 °C.

Установка може застосовуватися для нагріву маслонаповнених електричних апаратів гарячою оливою, а також для їх вакуумного оброблення.

УВМр-1Л забезпечує очищення оливи до 9 класу чистоти, починаючи з 13 класу (масова частка забруднень не більше 0,004%), завдяки багаторазовому проходженню через блок високоефективних фільтрів.

Установка застосовується при монтажі, ремонті та експлуатації маслонаповненого високовольтного обладнання, включно з силовими трансформаторами та високовольтними вимикачами.

№	Параметр	Значення
1	Продуктивність, м³/год:	1,0
2	Максимальна температура оливи на виході в режимі нагріву, °С	60
3*	Параметри обробленої оливи(при вихідному вмісті вологи не більше 100 г/т): – тонкість фільтрації, мкм – пробивна напруга, кВ не менше – клас промислової чистоти по ISO 4406	5 75 -/14/12
4	Висота подачі масла відносно вихідного патрубка, м	20
5	Тиск на вході, МПа, не більше	0,1
6	Тиск на виході, МПа, не більше	0,25
7	Потужність оливонагрівача, кВт	20,4
8	Питома поверхнева потужність нагрівача, Вт/см², не більше	1,1
9	Встановлена споживана потужність, кВт	25
10	Параметри трьохфазної мережі змінного струму (напруга живлення, В/частота, Гц)	Будь-які на вимогу замовника
11	Габаритні розміри, мм не більше – довжина – ширина – висота	1500 1000 1255
12	Маса, кг не больше	635

Примітка: * При вихідних параметрах оливи:

масовий вміст вологи – не більше 0,005% (50 г/т);
при нагріві оливи в установці до +60±5ºС протягом 30 хвилин;
вмісті газів не більше 10%.

Компактна конструкція, що дозволяє транспортувати установку будь-яким видом транспорту — наземним, водним або повітряним;
Легке обслуговування та простота експлуатації;
Підвищення пробивної напруги оливи з 15 до 75 кВ за кілька циклів обробки;
Оптимізований нагрівач забезпечує швидкий прогрів оливи без зайвого споживання енергії;
Оглядове вікно дозволяє контролювати процес обробки оливи візуально.

Установка УВМр-1Л може використовуватися для:
