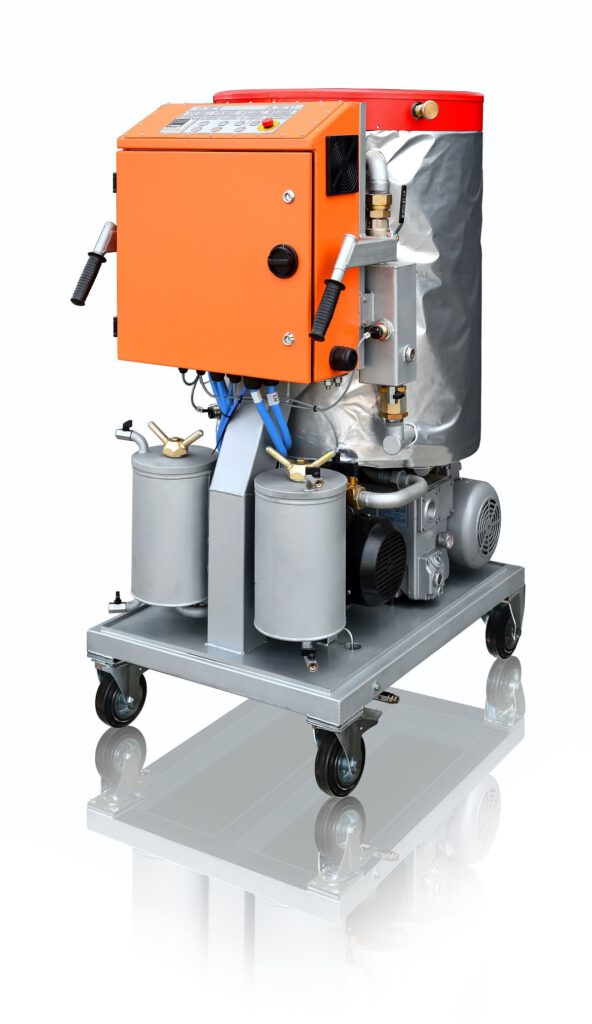

СММ-2,2ЛТ Станція масляна мобільна для очищення промислової оливи
СММ-2,2ЛТ Станція масляна мобільна для очищення промислової оливи
СММ-2,2ЛТ – мобільна установка для термовакуумного сушіння, фільтрації та очищення олив від механічних домішок, води і газів. Застосовується для обробки олив у системах змащення, ущільнень, гідравлічного керування газотурбінних і газоперекачувальних агрегатів, газомотокомпресорів, а також у трансформаторах. Може використовуватися для нагріву та осушення оливонаповненого електрообладнання.
Принцип роботи
Олива під дією вакууму проходить фільтр грубого очищення (200 мкм) і надходить у вакуумну колону з вбудованим нагрівачем. Під час руху вгору вона нагрівається, після чого розподіляється по насадках, де тонким шаром стікає вниз. У вакуумі відбувається інтенсивне видалення вологи та газів. Далі олива відкачується з нижньої частини колони та проходить через фільтри тонкого очищення (1–5 мкм, до 0,3 мкм) на вихід.
Особливості конструкції
Розміщення нагрівача безпосередньо у вакуумній колоні знижує тепловтрати та зменшує габарити установки. Подача оливи здійснюється за рахунок розрідження, створеного вакуумною системою, що дозволило оптимізувати компоновку та зробити установку більш компактною.
|
Найменування параметра |
Значення | |
|
1. Продуктивність, м3/год, не менше |
||
| – в режимі термовакуумноого сушіння і фільтрації |
2,2 |
|
| 2.* Параметри обраблюної оливи (за кілька проходів): | ||
| – загальний вміст газів, % не більше |
1,5 |
|
| – масовий вміст газів, г/т, не більше |
10 |
|
| – клас промислової чистоти по ISO 4406 |
-/14/12 |
|
| – клас промислової чистоти по ГОСТ 17216 |
9 |
|
| 3. Максимальна температура оливи на виході, ºС |
55 |
|
| 4. Тиск на виході, бар |
3 |
|
| 5. Потужність нагрівача оливи, кВт, не більше |
36 |
|
| 6. Максимальна споживана потужність, кВт, не більше |
42 |
|
| 7. Параметри електричного струму | ||
| – напруга, В |
380 |
|
| – змінний з частотою, Гц |
50 |
|
| – кількість фаз |
3 |
|
| 8. Габаритні розміри, мм, не більше | ||
| – довжина |
1050 |
|
| – ширина |
760 |
|
| – висота |
1470 |
|
| 9. Маса, кг, не більше |
420 |
|
Примітка: * При вихідних параметрах оливи:
- об’ємний вміст газів – не більше 10,5%
- масовий вміст вологи – не більше 0,005% (50 г/т)
- температура – не нижче 0 ºС;
- при багаторазовому проходженні оливи через установку.
- компактне виконання;
- мобільна конструкція;
- зручне та інтуїтивне керування;
- універсальність застосування для очищення турбінних, гідравлічних, компресорних та інших промислових олив.
Установка CMM-2,2ЛТ може використовуватися для:
- очищення турбінної оливи;
- очищення трансформаторної оливи;
- очищення гідравлічної оливи;
- очищення індустріальної оливи;
- очищення кабельної оливи;
- очищення компресорної оливи;
- очищення редукторної оливи;
- очищення силіконової оливи;
- очищення діелектричної рідини Midel 7131;
- очищення діелектричної рідини FR3;
- очищення оливи рентгенівських апаратів;
- очищення вогнестійкої турбінної оливи Fyrquel.
