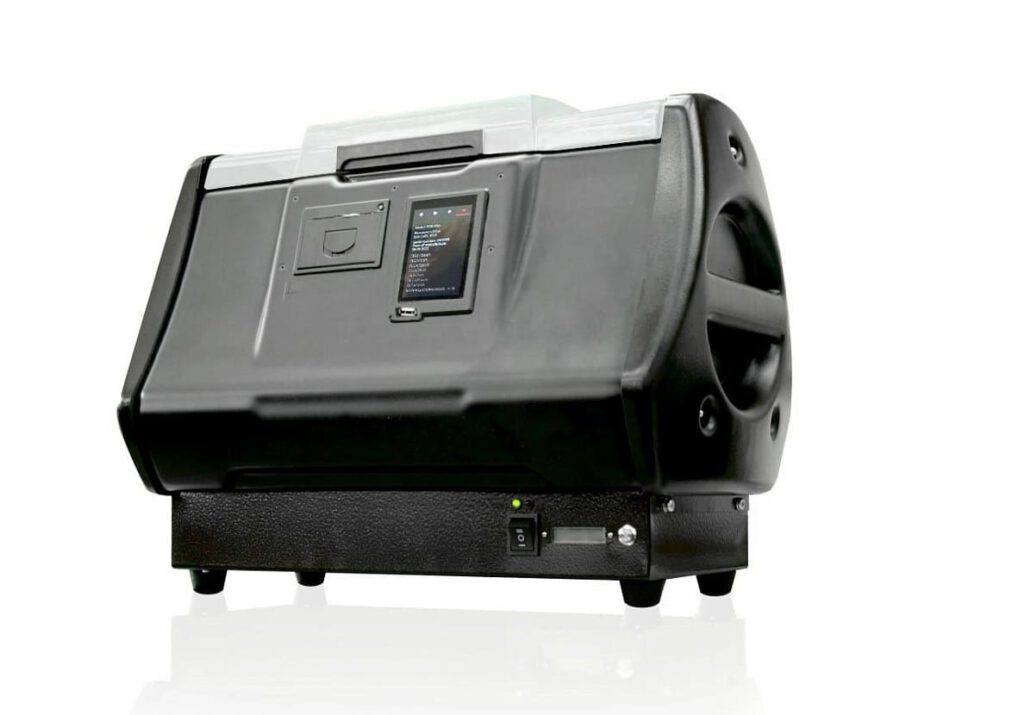

TOR-80A прилад для вимірювання напруги пробою рідких діелектриків

Прилад TOR-80 призначений для автоматизованого та точного вимірювання пробивної напруги (до 80 кВ) рідких діелектриків, зокрема трансформаторної оливи, відповідно до стандартів IEC 60156, ASTM D877 та ASTM D1816, ГОСТ 6581. Прилад може працювати автономно або у мережі, передавати результати на ПК для створення локальної бази даних, формування звітів, побудови графіків та друку результатів. TOR-80 повністю автоматичний і підтримує випробування як за стандартними процедурами, так і за користувацькими налаштуваннями. Особливістю приладу TOR-80А є наявність акумулятора, що забезпечує можливість автономної роботи в польових умовах на місці експлуатації трансформатора.

Дізнатись ціну

Опис
Характеристики
Переваги

TOR-80А – прилад для перевірки трансформаторної оливи та інших рідких діелектриків методом визначення напруги електричного пробою. Вимірювання виконуються відповідно до стандартів IEC 60156, VDE 0370, ASTM D877, ASTM D1816 та IRAM 2341. Перелік стандартів може доповнюватися або оновлюватися залежно від потреб користувача та появи нових нормативних документів.

Прилад оснащений вбудованим акумулятором, що забезпечує його автономну роботу в польових умовах. Це дозволяє проводити випробування без підключення до стаціонарного джерела живлення, безпосередньо на місці експлуатації трансформатора.

Порядок проведення тестування

Для початку випробування вимірювальна комірка заповнюється оливою, після чого TOR-80А увімкнюється. На дисплеї з’являється стартове вікно, де оператор обирає шаблон тесту та тип оливи. Прилад автоматично проводить тестування, а після завершення останнього циклу пробою на екрані відображаються результати. За потреби ці дані можна одразу надрукувати безпосередньо з приладу.

№	Найменування	Значення
1	Робоча напруга змінного струму, В	85 – 264
2	Частота мережі живлення, Гц	48 – 63
3	Потужність, ВА	Не більше 250
4	Максимальна вихідна напруга, кВ	Синусоїдальна, до 80 кВ RMS
5	Похибка вимірювання вихідної напруги	± 2%
6	Швидкість наростання напруги, кВ/с (змінна)	Від 0,1 до 5
7	Роздільна здатність при відображенні вихідної напруги, В	100
8	Час відключення високої напруги після пробою, мкс	10 макс, 4 типове
9	Об’єм вимірювальної комірки, см3	500
10	Діапазон вимірювання температури навколишнього середовища, °С	0 – 100
11	Роздільна здатність при вимірюванні температури, °С	1
12	Вбудований принтер	так
13	Акумуляторний блок живлення	так
14	Час безперервної автономної роботи (від акумулятора), год	8
15	Час заряду акумуляторів, год	8
16	Робоча температура, °С	Від 0 до +50/40
17	Температура транспортування та зберігання, °С	Від -15 до +40
18	Відносна вологість, %	До 90 без конденсації
19	Атмосферний тиск, мм. рт. ст.	630 – 800
20	Габаритні розміри, мм	510х300х413
21	Маса, кг, не більше	38,1

працює автономно до восьми годин на повністю заряджених акумуляторах;
відповідає сучасним технічним стандартам, оснащений новітньою електронікою, конструкцією та програмним забезпеченням;
надійний, зручний і простий у використанні;
дозволяє економити час і кошти, здійснюючи тестування оливи безпосередньо на місці експлуатації трансформаторів.
