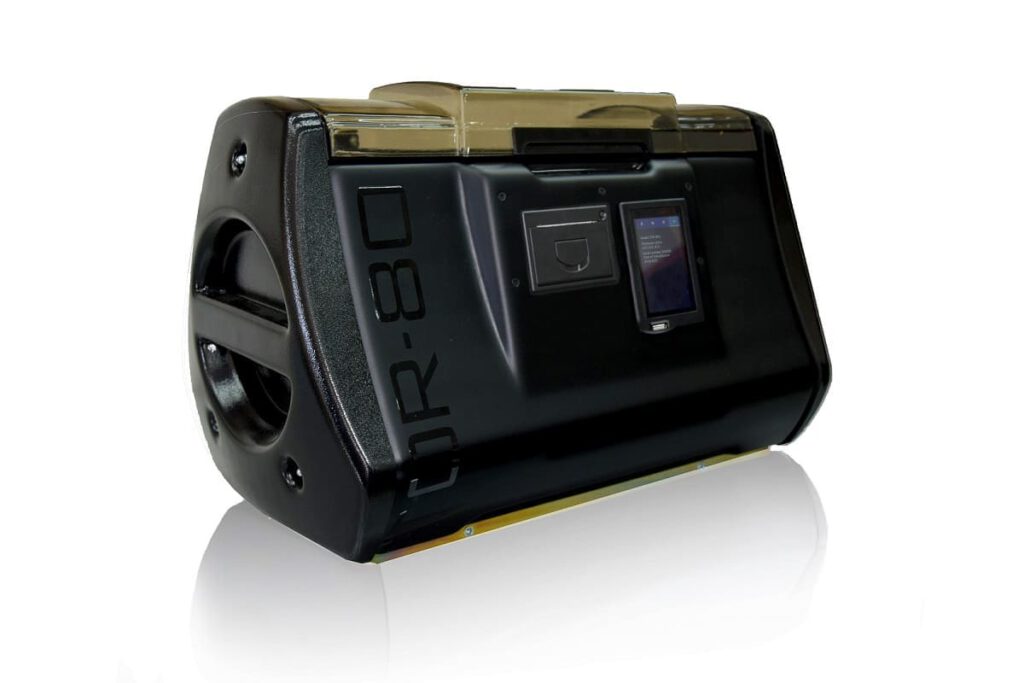

TOR-80 — прилад для автоматичного вимірювання напруги електричного пробою трансформаторної оливи та інших рідких діелектриків відповідно до стандартів IEC 60156, ASTM D877, ASTM D1816 та ГОСТ 6581. Прилад забезпечує тестування як за стандартними процедурами, так і за індивідуальними сценаріями, заданими користувачем через меню установки.
Принцип роботи
Основою TOR-80 є високовольтний трансформатор та електронні модулі. Принцип роботи полягає у поступовому підвищенні напруги на вторинній обмотці трансформатора від нуля до максимального значення або до напруги, при якій відбувається пробій рідкого діелектрика, налитого в вимірювальну комірку, встановлену на високовольтні контакти трансформатора.
Підйом напруги на вторинній обмотці здійснюється шляхом плавного збільшення напруги на первинній обмотці, яка живиться синусоїдальною напругою. Управління процесом виконує мікроконтролер, що керує інвертором.
Під час роботи приладу змінна напруга частотою 50–60 Гц подається від вторинної обмотки через електроди на рідкий діелектрик у комірці. Пробій відбувається між електродами через простір, заповнений досліджуваною рідиною, що дозволяє точно визначати діелектричну міцність оливи та інших рідких ізоляторів.
| № | Найменування параметру |
Значення |
| 1 | Робоча напруга змінного струму, В | 85 – 264 |
| 2 | Частота живлячої мережі, Гц | 48 – 63 |
| 3 | Споживана потужність, ВА | Не більше 250 |
| 3 | Максимальна вихідна напруга, кВ | Синусоїдальна, до 80 кВ діюч. зн. |
| 4 | Похибка вимірювання вихідної напруги | ±2 % |
| 5 | Швидкість наростання напруги, кВ/с | Від 0,1 до 5 * |
| 6 | Дозвільна здатність при відображенні вихідної напруги, В | 100 |
| 7 | Час відключення високої напруги після пробою, мкс |
10 макс, 4 типове |
| 8 | Об’єм вимірювальної комірки, см3 | 500 |
| 9 | Діапазон вимірювання температури навколишнього середовища, °С | 0 – 100 |
| 10 | Дозвільна здатність при вимірюванні температури, °С | 1 |
| 11 | Вбудований принтер | так |
| 12 | Робоча температура, °С | 0 – 50 |
| 13 | Температура зберігання, °С | Від – 20 до + 60 |
| 14 | Відносна вологість, % | До 90 без конденсації |
| 15 | Габаритні розміри, мм | 490Х320Х300 |
| 16 | Маса, кг, не більше | 25 |
* – може змінюватися
- автоматизоване й точне вимірювання пробивної напруги до 80 кВ;
- миттєве (4 мкс) відключення тестуючої напруги при настанні пробою;
- може працювати автономно або в мережі з передачею результатів на ПК, створенням локальної бази, формуванням звітів, побудовою графіків і друку результатів;
- є програмне забезпечення для реалізації стандартних і користувацьких процедур вимірювання – прилад можна використовувати для науково-дослідних цілей;
- простий і зручний в роботі та обслуговуванні.
